总 长:43.70m 型宽:11.00m 型 深:2.50m
航 速:18.50km/h 电池容量:1440kwh
总长46.90m 型宽7.40m 型深3.55m 设计吃水1.60m
乘客人数238人 主机额定功率 2X2013kW 设计航速28.5kn
总长:34.048M 设计水线长:30.875M 垂线间长:30.056M
型宽:5.20M 水线宽:5.20M 型深:2.00M 设计吃水:1.04M
总长:75M 垂线间长:67.9M 型宽12.5M 型深:5.1M
船员定额:20人 载客人数:835人 设计航速:18KN
总长 :119.80 m 型宽 :23.60 m 型深 : 8.00 m
航速 : 19.5 km/h 电 池 容 量 : 57600 kwh

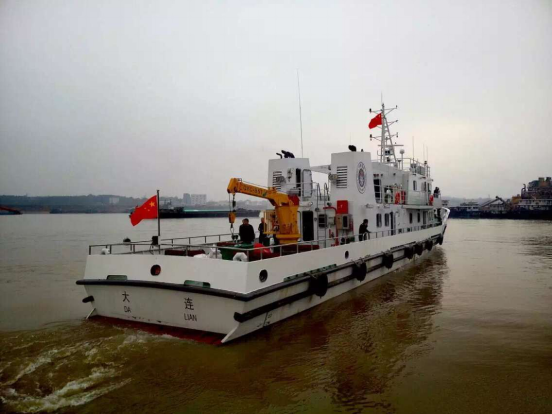

武汉理工船舶有限公司受某海洋与渔业局委托于2016年承接100吨级渔政船设计,该船参照国内外优秀渔政船造型布置,根据船东对100吨级渔政船的设计要求,综合考虑其快速性和适航性进行设计。
本船为近海航区的渔业行政执法船,主要承担该海洋渔业局管辖区内海域的海洋渔政管理任务。该船的船型为钢质单甲板,前倾式首柱,斜舷侧,方形尾;双桨,双柴油机驱动,二个半平衡悬挂舵;首部设升高甲板,尾部船中设分水踵,全船设有为单层底。
该船的主要优化设计体现在以下几个方面:
1)为减小振动噪声问题,本船采用流线型双支臂尾轴架,并在必要部位敷设隔音绝缘材料;
2)上层建筑采用带筋板结构,可有效控制焊接变形,改善外观质量;
3)为有效防止螺旋桨缠网,尾轴架下设挡网臂
4)主机采用重庆康明斯生产的系列高速柴油机,集成化程度高,体积小,重量轻,操作维护方便。
5)空调系统采用进口多联分体冷暖双制式空调机组,会议室、驾驶室及餐厅采用天花嵌入式空调室内机,美观大方,节省空间。其它居住舱室采用壁挂式空调室内机。全船空调系统设计合理,使用维护方便。
6)对电气通信导航设备作进一步优化,满足II类(近海)航区、A1+A2海区设备配置要求,主要通信导航设备均选用国外知名品牌,性能优良,使用及维护方面有保障。
7)主配电板、通用充放电装置、各分电箱负载开关、主开关均选用国际知名品牌-施耐德系列产品,且对电力系统进行故障模式及影响分析,采取合理设计,使系统的故障得以避免,提高了系统的可靠性和维护性。
8)机舱监视室集中化程度进一步提高,各主要设备参数及故障状态均能在机舱监视室显示,从而进一步减轻机舱值班人员工作强度。
9)为方便驾驶人员在船舶航行时观测机舱设备状况,靠离码头时观测艉部状况,本船在机舱及船艉左、右舷处均设有彩色摄像机,在驾驶室设有液晶显示器。同时,在顶蓬设置室外日夜型摄像前端,可用于渔政执法取证。
该船外形设计简洁、大方、威严,具有一定的威慑力,很好的凸显了渔政执法机构的威严
